| modeli: | CQUY550 | standart bom uzunluğu: | 13-52m |
|---|---|---|---|
| Max. bom uzunluğu artı sabit pergel: | 43+15.25m | sabit kol uzunluğu: | 9.15-15.25m |
| bom açısı: | 30-80º | Karşı ağırlık: | 17.8 ton |
| Vurgulamak: | Hidrolik Mobil vinç,paletli vinç |
||

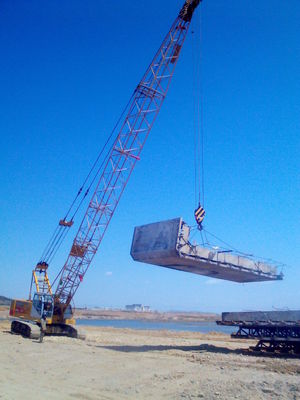

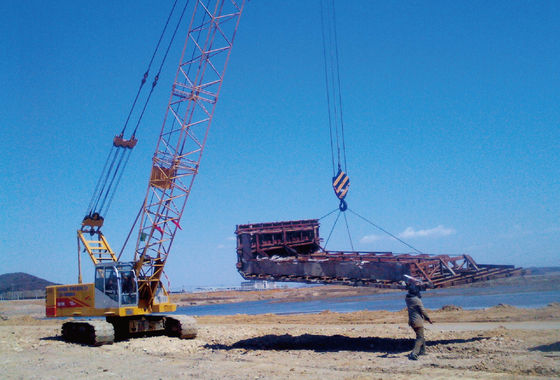

Hidrolik Paletli Vinç CQUY550 55Ton Kafes Bomlu Vinç
Ana teknik özellikler:
1. CQUY550 hidrolik paletli vinç, Cummins QSB6.7 Diesel Engine'in gelişmiş motorunu kullanır.Güvenilir güç ve ekonomi avantajları ile Euro III emisyon standardına kadar.
2. Açtip pompakontrollü değişken sistem, sabit güç kontrolü, bağımsız ısı dağılımı.
3. Hem ana hem de yardımcı kaldırma vinci, benzersiz serbest düşme işleviyle donatılmıştır.Tek döşemede maksimum çekme kapasitesi 12 tona ulaşabilir.M7 seviyesine göre tasarlanmış servis sınıfı, her iki vinç aynı anda daha az yakıt tüketimi ve daha verimli çalışma ile çalıştırılabilir.
4. Hidrolik sistem, yüksek güvenilirlik, istikrarlı çalışma ve düşük arıza oranı ile Rexroth hidrolik bileşenlerini benimsemiştir.
5. Bom omurga borusu, büyük ölçüde kaldırma kapasitesine sahip, hafif ve yüksek yükleme kapasiteli yüksek mukavemetli ince bom çelik boru kullanır.
6. Farklı bomların bileşimi sayesinde, ana kolun uzunluğu 52m'ye ulaşabilir ve uzunluk 42m, aksesuar bomlarının sabit açıları 10° veya 30°.
7. Stabiliteyi artırabilen ve nakliye için kolay olan teleskopik şasi yapısı.Kamyon çerçevesi ve alt çerçeve, montajı kolay eklenti bağlantısını benimser.Parçaların nakliye ağırlığı hafiftir;en büyük parçanın nakliye ağırlığı 31 tondan fazla değildir.
8. Geniş görüş alanına sahip yeni tip kabin, birinci sınıf koltuk ve klima sistemi, Car DVD sistemi ile donatılmıştır, sürücüye konforlu kullanım ve keyifli bir çalışma ortamı sağlar.
9. Güçlü çekiş nedeniyle kayış yükleme hareketini gerçekleştirmek.
10. Donanımlı kaliteli çelik tel halat ve hizmet ömrünü uzatır.
11. Gelişmiş Swing float işlevi, çalışmayı daha istikrarlı ve güvenli hale getirir.
12. Tek makaralı blok, iş verimliliğini artıran hafif ve hızlı kaldırmayı gerçekleştirecek şekilde donatılmıştır.
CQUY550'nin Kısa Tanıtımı:
Pazar taleplerini karşılamak ve ürünün maliyet performansını artırmak için şirketimiz, inşaat makinelerinin uzun yıllara dayanan üretim deneyimine dayanarak üst düzey kullanıcılar için paletli vinci tasarladı.Bu ürün, iyi bir kaldırma performansına, 360° dönüşe ve teleskopik palete sahiptir.Ana bomun uzunluğu 13—52m, sabit yardımcı bomun uzunluğu 9,15—15,25m'dir.
CQUY550 Paletli vinç, güçlü kaldırma kapasitesine, büyük kaldırma ağırlığına, iyi kaymaz özelliğe, daha düşük yol yatağı gereksinimine sahiptir.petrokimya sanayi, elektrik, metalurji, kimya sanayi ve nükleer enerji gibi çalışan büyük fabrika inşaatlarında yaygın olarak kullanılmaktadır.
Teknik veri:
Model: CQUY550
Maksimum kaldırma kapasitesi: 55t
Maksimum nominal kapasite ×Çalışma aralığı 55×3,7=203,5t
|
Açıklamalar |
Birim |
Veri |
||||
|
standart bom uzunluğu |
m |
13～52 |
||||
|
sabit kol uzunluğu |
m |
9.15～15.25 |
||||
|
Max. bom uzunluğu artı sabit pergel |
m |
43+15.25 |
||||
|
bom açısı |
º |
30～80 |
||||
|
çalışma hızı |
ip hızı |
vinç |
m/dak |
Yüksek 70 Düşük 35 |
||
|
daha düşük |
m/dak |
Yüksek 70 Düşük 35 |
||||
|
Bom yükselişi |
m/dak |
45 |
||||
|
bom alçalır |
m/dak |
45 |
||||
|
Salıncak hızı |
dev/dak |
Yüksek 2,7 Düşük1,8 |
||||
|
Seyahat hızı |
km/s |
1.1 |
||||
|
Ana kaldırma çarpma gücü |
9 |
Maks. tek hat çekme |
15t |
|||
|
Tırmanılabilirlik (temel bom ve arkada kabin ile) |
% |
40 |
||||
|
Nominal güç çıkışı/dizel motorun dönüş hızı |
KW/d/dak |
Cummins QSB6.7142KW/2200 |
||||
|
Tüm makinenin ağırlığı (temel bom ile) |
t |
55 |
||||
|
Zemin basıncı (temel bom ile) |
MPa |
0,069 |
||||
|
Karşı ağırlık |
t |
17.8 |
||||
