| Özelliği: | yüksek hassasiyet, büyük ve orta ölçekli haddeleme makineleri | zaman uyumlu hassas: | ±0.15 mm |
|---|---|---|---|
| Çalışırken hız m/dak: | 4,3.5 | Max plaka genişliği mm: | 2000,2500,3000 |
| Vurgulamak: | Levha haddeleme makine,silindir Bükme Makinası |
||

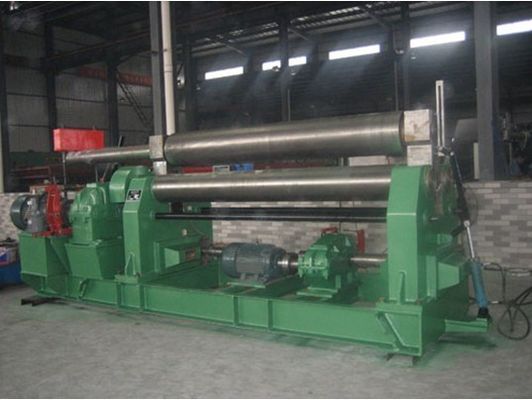

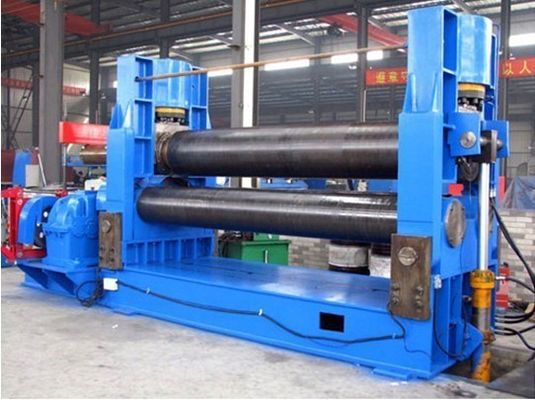

Yüksek Hassasiyetli ile 3 Roller Evrensel Hidrolik Plaka Rulo Makinesi
Temel Özellikler
W11SNC serisi üst rulo evrensel levha sarma makinesi yabancı ileri teknoloji benimser hidrolik üç rulo sarım makinasında, yeni bir türüdür, practice.It düşük yatırım ihtiyacı üreten gerçek yerli ile birleştiren, aynı zamanda yardımcı ekipmana ihtiyacı yoktur.
Bu ekipmanlar yaygın petrokimya, kazan, gemi inşa, metal yapı ve makine imalat sanayilerinde kullanılmaktadır.
1, Bu tip makine Sayısal Kontrol üst makara benimsenmesi. Üst silindir dikey ve yatay hareket edebilir. Verimli üretmek çok yüksektir. Alt rulolar fixxed, bu nedenle levha levhayı besleme ve kolay bir şekilde çalışmasına yapan üst makara gibi taşınamaz. Tüm bu güvenliği sağlamak.
2, uçları doğruluğunu Ön bükme: serbestçe belirli bir basınçta, düz bir kenar uzunluğunu ayarlamak mümkündür, üst rulo pres, yüksek hassasiyetli sonu uygulanması ön-bükme.
3, ön bükme üst silindiri ve simetrik pozisyonda olması için en alt bir hale getirir üst rulo yatay hareketi yoluyla tamamlanır. Üst silindir şekli tamburdur. Silindir kıvrılma redüktör motor tarafından işletilen iki alt silindirler tarafından completer olduğunu.
4, Yuvarlak köşeli daha fazla tip var O-şeklinde, U-şeklinde, çok aşamalı R şeklinde vb.
5, ayak spiral olmadan, entegre şasi kullanılarak ekipmanları. Bu işyerini değiştirmek uygundur
6, ihtiyaçlarınıza göre, aşağıdaki kontrol yöntemleri seçebilirsiniz:
TNC (Üst silindir NC kontrol): çeşitliliği, küçük üretim;
T & BNC (Üst ve alt rulolar NC kontrol): küçük türler, büyük bir üretim
Tür | Max Levha kalınlığı mm | Maksimum Levha genişliği mm | Minimum yuvarlanma Çap mm | Silindiri basınç Ton Yukarı | Motor Gücü kw | ||
Sürücü | Pompa | Taşı | |||||
W11SNC-- 16X2000 | 16 | 2000 | 750 | 100 | 18 | 5.5 | 3 |
W11SNC-- 16X2500 | 16 | 2500 | 850 | 130 | 20 | 7.5 | 4 |
W11SNC-- 16X3000 | 16 | 3000 | 950 | 190 | 22 | 7.5 | 4 |
W11SNC-- 20X2000 | 20 | 2000 | 850 | 130 | 22 | 7.5 | 4 |
W11SNC-- 20X2500 | 20 | 2500 | 950 | 190 | 25 | 7.5 | 4 |
W11SNC-- 20X3000 | 20 | 3000 | 1100 | 240 | 25 | 11 | 4 |
W11SNC-- 25X2000 | 25 | 2000 | 950 | 190 | 25 | 11 | 5.5 |
W11SNC-- 25X2500 | 25 | 2500 | 1100 | 270 | 30 | 11 | 5.5 |
W11SNC-- 25X3500 | 25 | 3500 | 1400 | 320 | 30 | 15 | 5.5 |
W11SNC-- 25X4000 | 25 | 4000 | 1600 | 450 | 37 | 15 | 7.5 |
W11SNC-- 32X2000 | 32 | 2000 | 1200 | 270 | 37 | 18 | 7.5 |
W11SNC-- 32X2500 | 32 | 2500 | 1400 | 320 | 37 | 18 | 7.5 |
W11SNC-- 32X3500 | 32 | 3500 | 1600 | 450 | 45 | 18 | 11 |
W11SNC-- 32X4000 | 32 | 4000 | 2000 | 540 | 45 | 22 | 11 |
W11SNC-- 40X4000 | 40 | 4000 | 2200 | 610 | 55 | 22 | 11 |
W11SNC-- 40X5000 | 40 | 5000 | 2400 | 700 | 75 | 30 | 15 |
W11SNC-- 40X6000 | 40 | 6000 | 2600 | 850 | 75 | 30 | 15 |
W11SNC-- 50X4000 | 50 | 4000 | 2400 | 700 | 75 | 30 | 15 |
W11SNC-- 50X5000 | 50 | 5000 | 2600 | 790 | 90 | 37 | 15 |
W11SNC-- 50X6000 | 50 | 6000 | 2800 | 850 | 90 | 37 | 18.5 |
W11SNC-- 60X4000 | 60 | 4000 | 2600 | 790 | 90 | 37 | 15 |
W11SNC-- 60X5000 | 60 | 5000 | 2800 | 850 | 90 | 37 | 18.5 |
W11SNC-- 60X6000 | 60 | 6000 | 3000 | 930 | 110 | 45 | 22 |
W11SNC-- 70X4000 | 70 | 4000 | 3000 | 1150 | 110 | 45 | 22 |
W11SNC-- 70X5000 | 70 | 5000 | 3200 | 1350 | 110 | 45 | 22 |
W11SNC-- 80X4000 | 80 | 4000 | 3400 | 1350 | 132 | 55 | 302 |
W11SNC-- 100X4000 | 100 | 4000 | 3600 | 1600 | 132 | 55 | 30 |
Ana yapı
Ana parçaları üst silindir cihazına, Üst silindir yatay hareketli cihaz, alt rulo cihaz Destek silindiri cihaz Ana sürücü aygıtı, Devrik cihaz Hidrolik sistem oluşur.
1, Üst silindir cihaz: Ana silindir yağı, üst rulo, standı ve rulman rulman
İki ana petrol silindir yukarı ve aşağı üst makara basabilirsiniz. Üst silindirin yüksek konumu sınırlı anahtarı ile test edilebilir.
Haddeleme plaka için basınç üst rulman yatağı standı ile bağlı olmayan bir çubuk ana bölme, yağ silindiri piston çubuğunun workinng tarafından sağlanır.
Silindir cilalı ve piston kolu Cr.The Yx mühür yüzük Japonya ithal edilir ile kaplı edilir HRC45 yapılır yağ silindir ve piston kolu çeliktir iç yüzeyini dövme.
Üst silindirin sertlik işlem iki adımda ayrılır: Fiestly termal arıtma, HB260-300; sonra yüzey karbürizasyon işleme, HRC45-50.The emniyet faktörü: 3
2, Üst silindir, yatay hareket cihazı:
Üst silindir yatay hareketli cihazın davul şekilli designed.The güç motor.Through tarafından solucan simidi, solucan, rulman vida ve çelik tel fındık iletimini temin edilir, yatay hareketi tamamlandığında, ve simetrik olmayan haddeleme edilir realized.The hareket konumu dijital displayer.The ile gösterilmiştir dijital göstergede hareket konumunu gösterir.
3, alt rulo cihazı:
Düşük silindir cihaz içerir: 2 alt silindirleri, düşük makaralı rulman standı, düşük silindir giriş dişliler ve alt makara sürgülü yatak vb
Alt makara sertliği işlem iki adımda ayrılır: Fiestly termal temizleme, HB260-300, daha sonra, yüzey işleme HRC45-50 kömürleştirme.
Alt makara ana itici gücü dişliler, düşük silindir giriş dişliler, ve açık sürüş düşük silindir tork ile tahrik edilir.
4 Destekleme silindir cihaz:
Destekleyici silindirlerin cihazlar vb stand ve takozlar taşıyan, destek rulo oluşur
Destek silindiri yukarı ayarlanabilir ve aşağı olabilir. Malzemenin özelliğine göre kurulumu ve ayar aşağı yuvarlandı edilecek. Destek silindirinin sertliği termal işlenmesi fiestly rafinaj olduğunu HB190-220.The destek rulosu dört pieces.The destek rulosu aşağı ayarlanması olabilir ve toplamıdır. Eğer geniş silindir bobin boşluğu bulursanız, silindir artması gerekiyor.
5, Ana tahrik cihazı
Ana tahrik tertibatı motoru, sertleştirilmiş redüktör oluşur, Hidrolik fren etc.The Motor saat döndürülebilir ve saat yönünün tersine plaka sarma için güç sağlamak için
6, Devrik cihaz
Devrik Cihaz bağlantı çubuğunun göre, yatak üzerinde çevirin veya close.The silindir kaldırmak olabilir durmak yapmak çalışır hidrolik cylinder.The devrildi üst makaralı rulman stand tarafından işletilmektedir.
7, Hidrolik sistem
Hydraulicc sistem dişli yağ pompası, grup vana ve boru hattı, vs oluşur
Subaplar Tayvan seriye ait modüler valves.The hattından basitçe bırakır ve convenientli.The Sustem Weih basınç ayarlama devresi valve.Through ana taşma yoluyla sistem çalışma basıncı zdjust olabilir devresi ayarlama devresi ve hız basınç circuit.The senkronize oluşur korur Üst silindirin eşzamanlama devresi, kaba ve saptırma araçlarının eşzamanlılık sağlanmadan şant valfinin adjustmennt yukarı ve aşağı doğru realized.The hızlarına ayarlanır.
Ana fonksiyonlar
Üst silindir yukarı / aşağı, cihaz aşağı devirmek, aşağı fixxed cihaz, rulo kadar ileri / geri, ileri aşağı rulo / geri
Biz silindir dışarı taşımak istediğiniz zaman, en yüksek yerde makarasını kaldıracağını ve silindir dışarı hareket edebilir yatay .gerçekten aşağı sonra altüst cihazı edelim.
Silindirik namlu üretin:
Besleme - uç kısmını Bükme - Simetrik eğilme-Deşarj
Uç kısmının bükülmesi
Simetrik eğilme
