Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
Kapasite karıştırma: | 110L | Toplu Zamanı: | Hakkında 4-7 kere / saat |
---|---|---|---|
Tahrik motoru: | 160KW - 6P | Motor devirme: | 5.5kW-4P |
Vurgulamak: | internal mixer rubber,Banbury Lastik karıştırıcı |
Ürün 1. Giriş

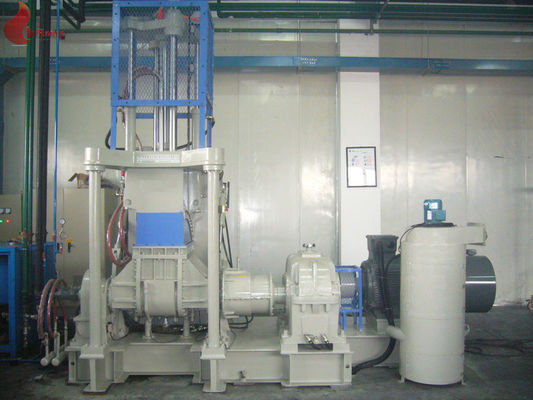

Sert diş yüzeyi vites kutusu frekans kontrol Giyim dayanıklı rotor NL-110L Kauçuk Banbury Mikser
Isim | Dağılım Yoğurma Mikser | Way Soğutma | Soğutma suyu |
Tip | Tumblet Tipi | Özellik | Özellikle kauçuk karışım için kullanılır. |
rotorlar | Krom Kaplama ve Alaşım Sert Dolgu Elektrotları | ||
Malzeme | Dökme Çelik | İletişim Yolu | Bağlama |
kapasite | 100-140kg / birim hakkında | Sertifika | ISO, CE |
2. Açıklama:
Proje | Isim | şartname |
1 | Uygulama | Kauçuk karıştırma için |
2 | Etkili kapasitesi | 83L |
3 | Toplam kapasite | 110L |
4 | Besleme tipi | Arka ve ön Besleme (müşterinin talebine göre tasarlayabilirsiniz) |
5 | Sıcaklık ayarı | Su soğutma veya diğer |
6 | Bir parti için Kapasite | yaklaşık 100-140kg (üretim teknolojisine göre) |
7 | Bir parti için Zaman | 5-10 |
8 | Ana motor | 160kW AC |
9 | Rotor tipi | İki köşe fanı |
10 | Karıştırma aks hızı | 0-45rpm (dönüştürücü) |
Bu W ve iki yan plaka şeklinde yüksek kaliteli çelik levha kaynak ana gövdeden oluşur. Bu soğutma veya ısıtma için ceket tasarımı olduğunu. iç sert krom kaplama veya karbür alaşımlı kaynak tarafından inşa edilmiştir.
Bu Banbury tiptedir. Rotor mili kanat neden bir delik ve radyal delikleri üst ve uç yüzlerinde karbür alaşımlı kaynak ve daha sonra taşlama, parlatma ve sert krom kaplama ile inşa edilmiştir vardır.
3. Ekipman listesi
a.Discharging cihazı
solucan tekerlek yapısı karıştırma odasının-1 Yapısı
a-2 açı Max Devirme. 110 ° ~ 135 °
a-3 freni (Dongyuan motorla) motor 3HP motoru planet tip şanzıman Devirme
b. Arma cihazı
b-1 Ana motor 160kW 6P, AC (Dongyuan motoru)
b-2 Dönüştürücü 160kW (Mitsubishi)
b-3 Bant Arma C kemer en kaliteli kauçuktan yapılmış

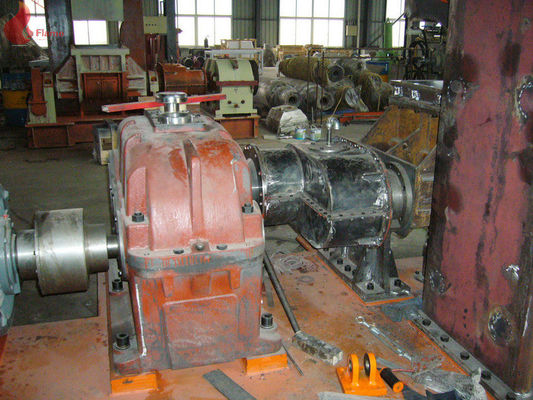

b-4 Şanzıman tamamen taşlama tedavi, redüksiyon oranı 16 ile sert diş yüzeyi, kapalı: 1
b-5 Diferansiyel diferansiyel dişlisi grubu ön ve arka mikser şaft, diferansiyel hız oranı 1 kullanılır: 0.75
c. Eşleştirilmiş boru
c-1 karıştırma odası, dönme ekseni, basınç kapağı su soğutma borusu, giriş ve çıkış borusu 01 arasında bir boyutta olabilir.
d. Elektrik kabine
Zemin Çeşidi d-1 Kabine
D-2 Elektrik cihazı ve kontrol cihazı ulusal standarda uygun olup
D-3 Elektrikli kabine size müşterinin talebi doğrultusunda dizayn
D-3-1 Motor başlangıç döngü
D-3-2 Sıcaklık seti, görüntülenen ve otomatik kontrollü.
D-3-3 PLC 10 "bir set (Tayvan Taida marka), zamanla teknoloji eğrileri görüntüleyen teknik parametre indirirken, banbury mikser operasyon prosedürünü sağlar. Çeşitli reçetelerin Prosedür ayarı mevcuttur. Operasyon insan-bilgisayar arayüzü istemine göre tamamen ve böylece insan ihmal nedeniyle hata operasyonu önlemek için. Prosedür içeriği alıcı tarafından ayarlanır. Çeşitli manuel düğme korunabilir.
4. Uygulamalar:
Bu yaygın kauçuk, plastik ve kauçuk ve plastik malzeme karıştırmak için kullanılır.
5. Ana Teknik Parametre:
Tip | NL-10L | NL-20L | NL-35L | NL-55L | NL-75L | NL-110L | NL-150L |
Ana motor gücü (KW) | 22 | 37 | 55 | 75 | 110 | 160 | 220 |
Silindir çapı (mm) | Ф160 | Ф200 | Ф250 | Ф300 | Ф350 | Ф420 | Ф500 |
Besleme modu (ön / arka) | Ön tipi | Ön / arka formülü | |||||
Ağırlık (KG) | 2300 | 4200 | 6500 | 8500 | 10600 | 14000 | 20000 |
Montaj ölçüleri (mm) | 2150x1350x2200 | 2350x1550x2400 | 2570x2180x2570 | 3370x2460x3180 | 3550x2560x3220 | 4245x2950x3380 | 4580x3200x4100 |
6. Rekabet Avantajı:
1 ana elektrik parçaları Mitsubishi vardır
2 Yağ basınç birimi: Akıllı yağ kanalı ana motor koruyucusu (Tayvan petrol hidrolik sistem) ile koordine
Tam makinenin 3 Rulman ABD TWB Marka benimser.
Jiangyin, Çin'de yapılan sert dişli 4 artmış tip dişli redüktör,
5 soğutma suyu pompası Tayvan GuangQuan Brand olduğunu
6 kaplama tedavisi ile daha sonra giyen dayanıklı Batı Almanya'dan ithal çelik, 20crMo NicrMo alaşımlı çelik parçalar daha kaynatılır giyen, öğe dövme mili benimseyen Karıştırma ve.
Karıştırma tankı 7 Ana gövde kesme ön daha kaynatılır, alaşımlı çelik döküm ayrılmaz direnen giyen benimser, aşınmaya dayanıklı sert kaplama tedavisi ile daha sonra keskin Batı Almanya'dan ithal çelik ve. Karıştırma tankı her zaman, zorla dolaşım birbirleri ile gider.
Yan duvarda 8 kaçak geçirmez özellikleri ile kimyasal reaksiyon direnerek, onarmak için kolay, aşınmaya dayanıklı, yüksek teknoloji malzeme epoksi sınıfı yüksek basınçlı döküm benimser.
9 basınç kapağı eşit ve tamamen karışık kauçuk yapar "M" yapısı, benimser.
10 karıştırma tankı yeri çalışma, yağ silindir stabil bulunduğu zaman.
11 Mikser mili güncellenen tri-kanatlı, iyi yayılma olduğunu. Geleneksel iki kanatlı ile karşılaştırıldığında, elektrik% 3-5 oranında kaydedilebilir
7. Servis:
1. Yurtdışı kurulum kılavuzu.
2. Yurtdışı test çalışması
3. Yurtdışı işçi eğitimi
4. Teknik Destek
Yedek parça temini 5.
6. Teknik operasyon destek
7. Formül ve işleme desteği
8. Seçenek
İki rotorları nispi dönüşünü, rotor ekstrüzyon ve kesme ile rulo boşluğu içine besleme ağız kelepçe malzeme, sonra üst bağlı pien üzerinde rulo boşluğu ile sırasıyla bölme duvar boyunca, iki parçaya bölünür ve arasındaki uçurumu mikser önce ve döndükten sonra rotor, lastik ısısı hızla yükselir yapmak düşük viskoziteli, malzeme kesme ve sürtünme eylem etkilenir rotor akımı etrafında bir hafta above.In boşluğu rulo, bileşik kauçuk yüzeyinde ıslatılabilirliğini arttı kauçuk ve bileşik yüzeyi ile iyi temas.
9. ticari terimler
Yükleme ve hizmet hata ayıklama:
Sözleşme onaylandıktan sonra 1., satıcı atölyesi, temel grafik planı ve kauçuk rulo, kare eksenlerin ve silindirler her türlü grafik tedarik edecek. Tüm kullanım kılavuzu da, satıcı tarafından temin edilecektir.
2. Satıcı alıcı için kurulum ve hata ayıklama rehberlik 3-4 teknik işçileri göndereceğiz;
3. alıcı yedek boru ve elektrik telleri vermelidir, ve satıcı sadece şartname veya onların modelini tavsiyeleri.
Diğer terimler:
1. Teslim süresi: temas onaylandıktan toplam 6 ay sonra.
2. Ödeme: peşinat olarak önceden T / T tarafından toplam miktarın 30%, sevkiyat öncesi T / T tarafından toplam miktarın% 70.
3. Yedek parça: Satıcı ücretsiz değersiz savunmasız parçaları bir dizi sağlayacaktır. Satıcı da yine bir yıl kullanımını karşılayan yedek parça bir dizi satın almak için alıcı önerir. Satıcı onun seçim öncesi teslimat için alıcıya yedek parça listesini gösterir.
4. Görüntü ve renk: görünüm ve makinelerin renk satıcının standart dayanmaktadır. Tabii ki, biz de alıcının isteğine göre özel yapılmış olabilir.
5. Elektrik gücü: Yukarıdaki tırnak 380V / 50Hz dayanmaktadır. Orada bazı ek ücret ve özel olarak oluşturulmuş elektrik gereksinimi için zaman üreten genişletilmiş olacaktır.
6. Garanti süresi:
6-1. Makineler: Başarılı hata ayıklama bir yıl sonra;
6-2. Elektrik bileşenler: Başarılı hata ayıklama sonra 6 ay.
Yabancı tarafından karşılanacaktır 7. Hata hizmet ve maliyet:
7-1. Satıcı ekipman montajı ve hata ayıklama hizmet rehberlik için alıcı tarafından atanan yere (alıcının isteği olarak ya da daha fazla) üç veya dört teknik işçileri göndereceğiz;
7-2. Hem alıcı ve satıcı aşağıdaki gibi karşılık gelen ücret taşımalıdır:
7-2-1. Satıcı vize ücreti Çin'de değil dışında ücret maliyeti sorumludur;
7-2-2. alıcı Yabancı ücreti maliyeti ve vize ücreti sorumludur. Bu ücret Aşağıdakilerden sınırlı değil ama içerir:
a. Gidiş-dönüş bilet;
b. Iş gezisi sırasında Ulaştırma, yemek, konaklama ve iletişim ücreti;
c. Ödeneği (insangücü ücreti) kişi başına günde USD 80.00 (gün hesaplama: Çin'e dönen iş gezisinde günden itibaren toplam gün);
d. Çevirmen: Alıcı uygun saha çalışması iletişimi ve görevini başarıyla tamamlanması için satıcının teknik işçiler için bir çevirmen işe gerekir. Aksi takdirde satıcı ek çevirmen göndereceğiz. Alıcı, bu maliyet (bir ~ d bakınız) sorumlu olmalıdır.
