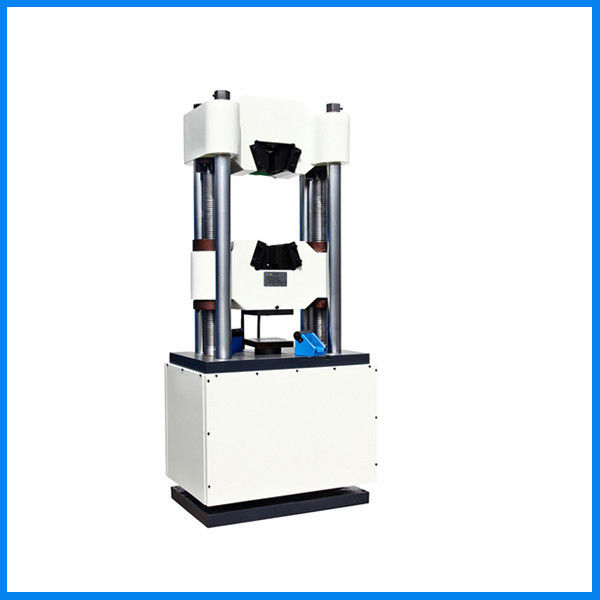

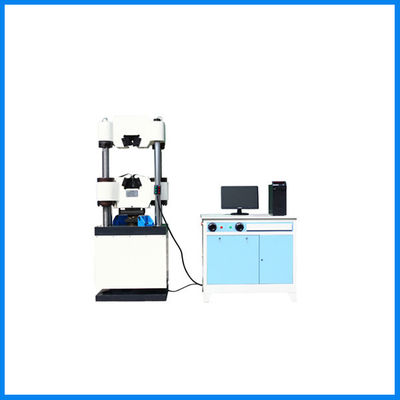

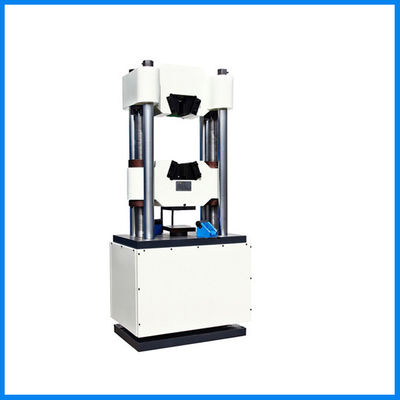

Hidrolik Çekme/Eğilme/Basma Test Cihazı 1000kn
Dosyayı indir:
Çekme Test Cihazı Standartları Paylaşımı.pdf
Uygulamalar:
- Test edilen numune: ahşap, çelik sac, çelik çubuk, tel, vida ve diğer metal malzemeler.
- Farklı kulplarla farklı test: çekme, bükme, basma, kesme testi.
- Yazılımyayınlayabilirrapormaks.kuvvet, uzama, çekme mukavemeti, sıkıştırma mukavemeti, eğilme mukavemeti, vb.
Metal:
- ASTM E8, EN 10002-1,ASTM A370: Çekme Testi
- ASTM A370: Bükülme Testi
- ASTM B-117, ISO 3768: Tuz Püskürtme Testi
- ISO 6508: Rockwell Sertlik Testi
- ISO 6507: Vickers Sertlik Testi
- ISO 6506, ASTM E10-14: Brinell Sertliği
- ASTM E23,ISO 148: Darbe Testi
Uygulama Endüstrisi:
- Elektronik ürünler: cep telefonları, bilgisayarlar, televizyon, video kaydediciler vb.
- Tekstil kumaş ürünleri: giysi, şapka, ayakkabı, ip
- Tel ve kablo: veri kablosu, usb,
- Deri ürünler: el çantaları, cüzdanlar, deri ayakkabılar, deri sandalyeler
- Enstrümantasyon, araçlar, plastik ürünler, metal,
- Gıda, kimya, yapı malzemeleri, tıp, havacılık
- Metal, demir, çelik....
Hidrolik Üniversal Test Cihazı Ana özellikler:
| Öğe |
Tanım |
| Maks.yük |
1000KN |
| Yük aralığı |
20KN-1000KN |
| Yük doğruluğu |
±1% |
| Uzama çözünürlüğü |
0,01 mm |
| piston vuruşu |
250mm |
| Maks.piston strok hızı |
50 mm/dak |
| uzama doğruluğu |
±1% |
| Maks.Çekme alanı |
550 mm (piston stroku hariç) |
| Maks.Sıkıştırma alanı |
500 mm (piston stroku hariç) |
| Ekran modu |
bilgisayar |
| Sıkıştırma modu |
Hidrolik |
| Operasyon modu |
Manuel |
| Düz numune kalınlığı |
0-15mm |
| sıkma genişliği |
125mm |
| Yuvarlak numune çapı |
Φ13-φ60 mm |
| Sıkıştırma plakası boyutu |
204*204mm |
| Yük çerçevesi boyutları |
990x750x2200mm |
| Yağ kaynağı boyutları |
1200x550x1100mm |
Hidrolik Üniversal Test Cihazı Ana standart aksesuarlar:
|
Sıkıştırma için üst ve alt plaka (200x200mm)
|
1 takım
|
|
ekstansometre
|
1 takım
|
|
Çekme için yuvarlak çene (φ6-φ26mm)
|
1 takım
|
|
Çekme için düz çene (0-15mm)
|
1 takım
|
|
Bükme aksesuarları
|
1 takım
|
|
Yüksek hassasiyetli yük hücresi
|
1 takım
|
|
Yer değiştirmeyi ölçen yüksek hassasiyetli fotoelektrik kodlayıcı
|
1 takım
|
|
Yüksek basınç pompası
|
1 takım
|
|
Oran Valfi
|
1 takım
|
|
Elektro-hidrolik servo valf
|
1 takım
|
|
Kesme aksesuarları (Opsiyonel aksesuarlar)
|
1 takım
|
Hidrolik basınç prensibinin resmi:
Hidrolik basınç prensibinin karakteristiği
● İthal yüksek basınç pompasını, daha düşük gürültüyü, sabit basıncı benimseyin
● Dinamik Sistemler ve konsol entegrasyon tasarımı, kullanımı kolay, test alanından tasarruf sağlar
● Püskürtme işlemiyle yüzey, güzel görünüm
Ana standart aksesuarlar:
| Sıkıştırma için üst ve alt plaka |
200x200mm |
| ekstansometre |
bir set |
| Çekme için yuvarlak çene |
φ6-φ26mm bir set |
| Çekme için düz çene |
0-15mm bir takım |
| Bükme aksesuarları |
bir set |
| Yüksek hassasiyetli yük hücresi |
bir set |
|
Yüksek hassasiyetli fotoelektrik kodlayıcı
Yer değiştirmenin ölçülmesi
|
bir set |
| Yüksek basınç pompası |
bir set |
| Oran Valfi |
bir set |
| Elektro-hidrolik servo valf |
bir set |
|
İsteğe bağlı Aksesuarlar
Kesme aksesuarları
|
bir set |
Kısa tanıtım STC300 Kontrol Sistemi:
STC300 tamamen dijital kapalı döngü kontrol sistemi, başlıca aşağıdakilere yansıyan birçok gelişmiş özelliğe ve teknolojik yeniliğe sahiptir:
●Test kuvvetini, numune deformasyonunu, piston yer değiştirmesini ve test sürecini, dört kapalı döngü kontrolünü elde etmek için;
● Veri toplama sistemi 4 yollu yüksek hassasiyetli 24 bit A/D çevirici kanallarından oluşmaktadır.Bölümden bağımsız olarak tam 1 / 300000'e kadar maksimum çözünürlük;
● Tamamen dijital tasarımlı BB, AD, Xilinx ve diğer orijinal marka tümleşik aygıtları kullanın;
● PCI standardını, bilgisayarı ve otomatik tanımlama kurulumunu karşılayın;
● Kolay bakım ve değiştirme için değiştirilebilirliği sağlamak üzere potansiyometreler gibi analog bileşenleri olmayan elektronik ölçüm sistemleri.
Kısa tanıtım MaxTest yazılımı:
MaxTest yazılımı GB228-87, GB228-2002 ve 30'dan fazla ulusal standardın diğer ilgili hükümleri doğrultusunda
● Bilgisayar yazılım sistemi son derece entegre, kararlı performans, kolay ayarlama vb.Gerçek zamanlı deneysel veriler toplanabilir, gerçek zamanlı dinamik ekran karakteristik eğrilerinin deneysel olarak gerçekleştirilmesi, test veri dosyaları, müşteri ve ağ yönetimine ulaşmak için kaynakların paylaşımını kolaylaştırmak için büyük veritabanlarını kaydetmek için Access veritabanı veya SQLserve yolu ile kullanılabilir. ve kullanıcının yeniden analizi.Çeşitli kullanıcı tanımlı raporlar word2000 için, farklı kullanıcıların veya aynı kullanıcının farklı zamanlarda deneme raporlarının farklı ihtiyaç problemlerini çözmek için yazılım kolayca erişebilir.Yazılım test kuvvetini, yer değiştirmeyi, zamanı, ham verileri ve elde edilen türev eğrisini işleyebilir.
● Koruma işlevi: Bu makinede iki tür yazılım ve mekanik sınır koruması vardır, maksimum yükü aşarsa dinamik ayar oranı otomatik olarak kapatılabilir;aşırı akım, aşırı voltaj, aşırı yük ve diğer koruma fonksiyonları ile ..
● Yük için kanallar otomatik olarak etiketlenebilir ve sezgisel olarak kolaydır.
● Toplu test, farklı seviyelerde gösterilen eğrilere ulaşabilir.
● Yazılım, kullanıcının bilgisayarın hızını ayarlamak için hız ayarlarını özelleştirmesini sağlar.Ayrıca herhangi bir zamanda yüksek hassasiyette hız kalibrasyonu elde edebilir, bölüm ve kodlama hızını ayarlayabilir.
● Test sürecinin izlenmesi: Deney sırasında test kuvveti, yer değiştirme, eğriler ve diğer parametreler gerçek zamanlı olarak görüntülenebilir.
● Yazılım hakları yönetimi özellikleri sınıflandırması: Yazılım ve veri güvenliğini iyileştirmek amacıyla yazılım, verileri korumak için farklı parolalar ayarlayabilir.
● Sonuçlar özellikleri yeniden üretir: deneme çalışmasının bir arada bulunması, çalışma saatleri dışında, kullanıcının ihtiyaçlarına göre gelecekte herhangi bir zamanda test verilerinin açılması ve yeniden analizi için tamamlanır.
● Test ve veri görüntüleme, depolama, analiz ve yazdırma işlemlerini gerçekleştirmek için kullanıcıya göre yük ~ zaman , yük ~ yer değiştirme , yer değiştirme ~ zaman eğrisini seçebilir.
● Noktadan noktaya eğri fonksiyonu: çeşitli parametreler elde etmek için her bir noktanın değerinin kuvvet ve deformasyon eğrilerine fareyle tıklayın.
●Karşılaştırma işlevi: Deneysel eğrilerin sayısını aynı anda gözlemleyebilirsiniz, çoklu eğriler üst üste bindirilebilir, analiz edilecek numunenin özelliklerini elde etmek için yerel amplifikasyon yapılabilir.
● Güç Arayüzü: Çeşitli sensörlerle kullanıcı ihtiyaçlarına göre kuvvet kanalı arayüzü ve test yazılımı ve kalibre edilebilir, parametreleri ve normal testi değiştirebilir.
● Veri örnekleme frekansı: Yüksek hızlı örnekleme frekansının kullanıcı test gereksinimlerine göre seçim yapabilirsiniz.
Yazılımın Resmi:
